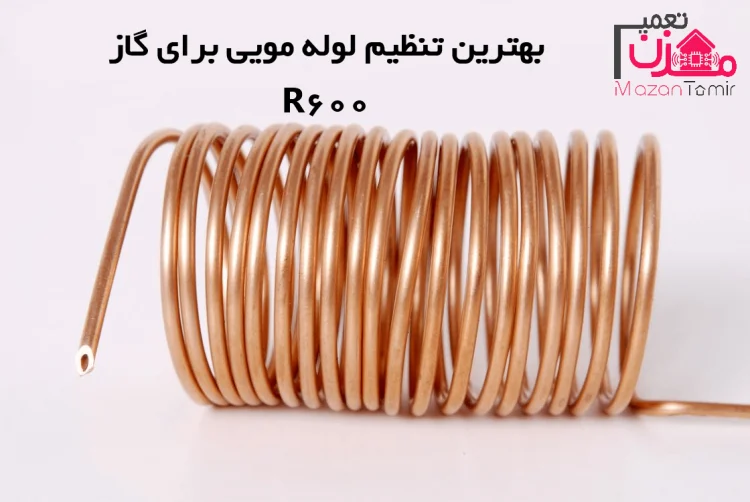

تعیین سایز لوله مویی
به طور تقریبی و تجربی برای R600a:
مازن تعمیر : تعمیر یخچال ساری
برای تعیین سایز لوله مویی (capillary tube) برای کمپرسور با گاز R600a، چند عامل مهم هستند که باید در نظر گرفته شوند: طول لوله، ظرفیت سرمایشی (BTU/h یا kW)، فشار کاری سیستم، و دمای تبخیر و کندانسور. سایز اشتباه میتواند باعث کمبود یا بیشفشار در سیستم شود.
مازن تعمیر -مرکز تعمیرات سامسونگ در ساری
نمایندگی مرکز تعمیر یخچال نیکسان در مازندران
به طور تقریبی و تجربی برای R600a:
| ظرفیت کمپرسور | قطر داخلی لوله مویی | طول تقریبی |
|---|---|---|
| ≤ 100 W | 0.5 – 0.6 mm | 0.5 – 1 m |
| 100 – 250 W | 0.6 – 0.8 mm | 1 – 2 m |
| 250 – 400 W | 0.8 – 1.0 mm | 1.5 – 2.5 m |
| 400 – 600 W | 1.0 – 1.2 mm | 2 – 3 m |
خب این جالب نشد . از اینجا به بعد میخوام یه لیست دقیق خدمت همکاران محترم ارائه بدم تا بتونن حین طراحی سیکل سرمایش بهترین راندمان با بیشترین سرما را عاید مشتری کنند .
چند نکته مهم:
R600a گاز بسیار سبک و حساس به نشتی است، بنابراین اتصالها و لولهها باید کاملاً بدون نشت باشند.
طول لوله مویی و قطر داخلی باید با دقت تنظیم شوند، تغییر کوچک میتواند عملکرد کمپرسور را تحت تاثیر قرار دهد.
اگر میخواهید دقیقتر محاسبه کنید، میتوانیم با دادن ظرفیت سرمایشی کمپرسور، دمای تبخیر و دمای کندانسور، قطر و طول مناسب را دقیقتر محاسبه کنیم.
برای اینکه بتوانیم قطر و طول دقیق لوله مویی برای کمپرسورت با R600a را محاسبه کنیم، به چند مشخصه نیاز داریم:
ظرفیت سرمایشی کمپرسور: بر حسب وات (W) یا بیتییو (BTU/h).
دمای تبخیر (Evaporator temperature): معمولاً برای یخچال بین −5 تا 5 °C است.
دمای کندانسور (Condenser temperature): معمولاً بین 35 تا 50 °C.
طول مسیر واقعی لوله مویی: فاصله بین اواپراتور و کندانسور.
1️⃣ افزایش اختلاف فشار و دقت در لوله مویی
در دماهای پایین، چگالی گاز R600a کاهش مییابد و جریان از لوله مویی کمتر میشود.
برای همین باید قطر لوله مویی را کمی کمتر یا طول را کوتاهتر کنید تا فشار کافی برای تبخیر ایجاد شود.
تقریباً برای کمپرسور 1/4 اسب و دمای تبخیر −35 °C:
قطر داخلی: حدود 0.6–0.65 mm
طول لوله مویی: حدود 1.5–1.8 m (بسته به مسیر)
2️⃣ بررسی ظرفیت کمپرسور
کمپرسورهای کوچک معمولی برای دماهای خیلی پایین ممکن است توان کافی نداشته باشند.
برای −35 °C، بهتر است کمپرسوری با ظرفیت بیشتر یا مخصوص فریزرهای بسیار سرد استفاده کنید تا بتواند فشار لازم را تامین کند.
3️⃣ استفاده از عایق و کاهش بار حرارتی
دماهای پایین باعث افزایش حساسیت به بار حرارتی میشود.
مطمئن شوید که اواپراتور عایق خوبی دارد و ورودی هوای گرم به داخل فریزر محدود است.
4️⃣ تست فشار و دمای سیستم
پس از تغییر لوله مویی و کاهش دما، حتماً فشار کندانسور و تبخیر را اندازه بگیرید.
اگر فشار تبخیر خیلی کم یا کمپرسور کارکردش ناپایدار شد، باید طول یا قطر لوله مویی را کمی اصلاح کنید.
در ادامه یک جدول تقریبی و کاربردی برای R600a آماده کردم که برای دماهای تبخیر پایین تا −40 °C مناسب است. این جدول به تو کمک میکند قطر و طول لوله مویی را بر اساس ظرفیت کمپرسور و دمای سردخانه انتخاب کنی.
جدول قطر و طول لوله مویی برای R600a
| ظرفیت کمپرسور (W) | دمای تبخیر (°C) | قطر داخلی لوله مویی (mm) | طول لوله مویی (m) |
|---|---|---|---|
| 100 – 150 | −10 | 0.5 – 0.6 | 0.5 – 1 |
| 100 – 150 | −20 | 0.5 – 0.6 | 0.8 – 1.2 |
| 100 – 150 | −30 | 0.5 – 0.55 | 1.0 – 1.3 |
| 150 – 200 | −10 | 0.6 – 0.65 | 1.2 – 1.5 |
| 150 – 200 | −20 | 0.65 – 0.7 | 1.5 – 1.8 |
| 150 – 200 | −30 | 0.7 – 0.75 | 1.6 – 2.0 |
| 150 – 200 | −35 | 0.7 | 1.5 – 1.8 |
| 200 – 250 | −10 | 0.7 – 0.75 | 1.5 – 2.0 |
| 200 – 250 | −20 | 0.75 – 0.8 | 1.8 – 2.2 |
| 200 – 250 | −30 | 0.8 – 0.85 | 2.0 – 2.5 |
| 200 – 250 | −35 | 0.8 | 2.0 – 2.3 |
| 250 – 400 | −10 تا −20 | 0.8 – 1.0 | 2.0 – 2.5 |
| 250 – 400 | −30 تا −35 | 0.9 – 1.0 | 2.2 – 2.8 |
| 400 – 600 | −10 تا −20 | 1.0 – 1.2 | 2.5 – 3.0 |
| 400 – 600 | −30 تا −35 | 1.1 – 1.2 | 2.8 – 3.2 |
نکات مهم:
این مقادیر تقریبی و تجربی هستند و مخصوص سیستمهای کوچک و متوسط با R600a طراحی شدهاند.
طول واقعی لوله مویی ممکن است بسته به ارتفاع اواپراتور نسبت به کندانسور و مسیر لوله کمی تغییر کند.
برای دماهای پایین مثل −35 °C، کمپرسور باید ظرفیت کافی و فشار کاری مناسب داشته باشد.
بعد از نصب، حتماً فشار و دمای تبخیر را اندازهگیری کرده و در صورت نیاز طول لوله را اصلاح کنید.
